Vurgulamak:

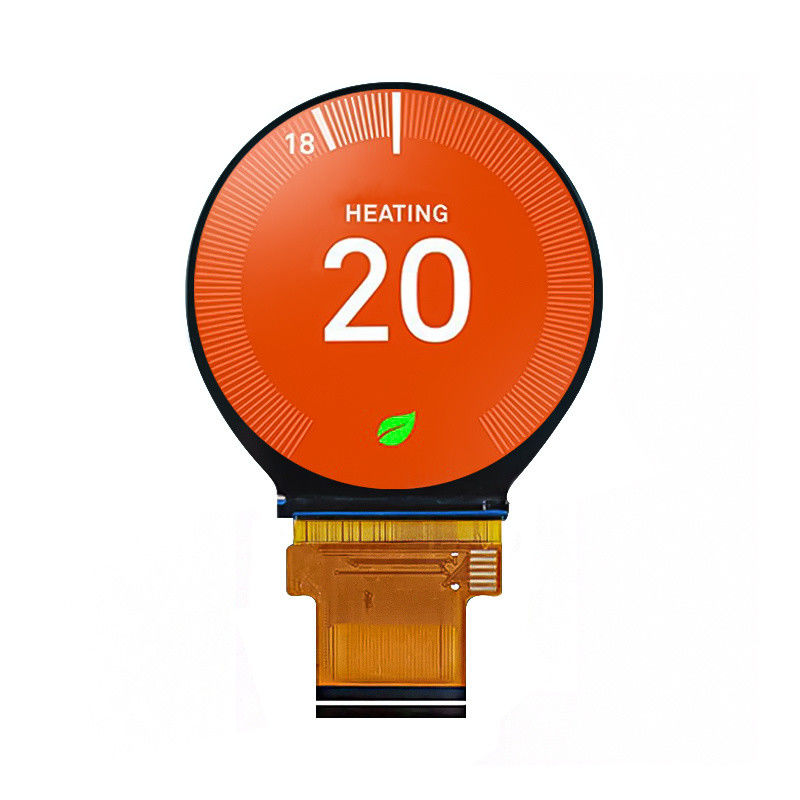

2.1 inç yuvarlak TFT ekranı
, ST7701S Yuvarlak TFT Ekranı
, 2.1 inçlik yuvarlak LCD panel
P/n: |
HCCH210WV01A |
Boyut: |
2,1"(IPS) |
Ekran Tipi: |
IPS |
Karar: |
480x480 |
Anahat boyutu: |
56,18(G)*59,71(Y)*2,3(D)mm |
Etkin Alan: |
φ53,28 mm |
Parlaklık: |
250cd/m2 |
Arabirim: |
40pinSPI+RGB |
Görme açısı: |
85/85/85/85 |
Sürücü IC: |
ST7701S |
Çalışma Sıcaklığı: |
-20~70°C |
saklama derecesi.: |
-30~80°C |
Kontrast Oranı: |
1000 |
En Boy Oranı: |
1:1 |
Uygulama: |
Denizcilik, IoT Cihazları, Endüstriyel ve Medikal uygulamalar |
ST7701S IC 2.1 Inç Yuvarlak TFT Ekran LCD Ekranı 40pinSPI+RGB ile
240pinSPI+RGB ve ST7701S IC ile 1 inçlik yuvarlak LCD ekran
Ürün Tanımı:
HCCH210WV01A- Evet. 2.1 inç480x480Çember çözünürlüklü TFT LCD ekranı.Yuvarlak renkli ekran40pinSPI+RGBarayüzü, veST7701SIC. Bu 2.1 inç IPS TFT LCD ekran 250 nit parlaklık.56.18 ((W) * 59.71 ((H) * 2.3 ((D) mmYuvarlak ekran, ayrıca standart kapasitif dokunmatik panelemiz var.Bu 2.1 "tam renkli dairesel IPS TFT ekran modülü, tüm yuvarlak görüntüleme açılarına ve yüksek kontrast oranına sahiptir.Endüstriyel ve Tıbbi Uygulamalar.
Genel Spesifikasyon:
| P/N |
HCCH210WV01A |
| Boyut |
2.1 inç |
| Görüntüleme modu |
IPS/Transmissive/Normal olarak Siyah |
| Karar |
480*480 |
| Çizelge Boyutu ((mm) |
56.18 ((W) * 59.71 ((H) * 2.3 ((D) mm |
| Etkin Alan ((mm) |
φ53.28mm |
| Parlaklık ((cd/m2) |
250 |
| Görme açısı ((L/R/T/B) |
85/85/85/85 |
| Arayüz |
40pinSPI+RGB |
| Sürücü IC |
ST7701S |
| Çalışma sıcaklığı |
-20~70°C |
| Storge sıcaklığı |
-30~80°C |
| Görünüm oranı |
1:1 |
| Kontrast oranı |
1000 |
| Uygulama |
Deniz, IOT cihazları, endüstriyel ve tıbbi uygulamalar |
Ürün çizimleri:
Pin atama:
Arka ışık Sürüş koşulları:
| Ürün |
Simge |
Min. |
TYP |
Max |
Birlik |
Test Durumu |
| LED arka ışık için voltaj |
Vf |
3.0 |
3.2 |
3.5 |
V |
Eğer=80mA |
| LED arka ışık için akım |
Eğer |
- |
80 |
- |
mA |
- |
| LED ömrü |
- |
- |
20000 |
- |
saatler |
Eğer=80mA |
Yuvarlak LCD ekran serisi
|
HTC Yuvarlak LCD Ekran Boyutları
|
| Sıcak hatırlatma: aşağıda listelenen modeller gereksinimlerinizi karşılayamazsa, özel gereksinimlerinize göre özelleştirme yapılabilir ancak LCM,RTP,CTP, sürücü kartı.vb. ile sınırlı değildir. |
| - Hayır, hayır. |
Boyut |
Bölüm No. |
LCD tipi |
Karar |
Çizelge
Boyut
|
Etkin alan |
Arayüz |
Kontrast oranı |
Parlaklık |
Çalışma sıcaklığı |
Depolama sıcaklığı |
| 1 |
1.8" |
HC018IX20020-F63 |
IPS |
360*360 |
48.08*49.95*1.96mm
|
φ45.68mm |
30 pin MIPI |
1200 |
250 |
-20~70°C |
-30~80°C |
| 2 |
2.1 |
HCCH210WV01A |
IPS |
480*480 |
56.18*59.71*2.3mm
|
φ53.28mm |
40pinSPI+RGB |
1000 |
250 |
-20~70°C |
-30~80°C |
| 3 |
3.5" |
HC035IXA0040-G10 |
IPS |
800*640 |
97.6*83.79*4.0mm
|
90.0*72.0mm |
40pinSPI+RGB |
1200 |
1000 |
-30~80°C |
-40~90°C |
| 4 |
3.5" |
HC035IXA0040-F13 |
IPS |
800*640 |
97.6*83.79*4.0mm
|
90.0*72.0mm |
40pinSPI+RGB |
1200 |
1000 |
-20~70°C |
-30~80°C |
| 5 |
3.5" |
HC035IXA0077-G82 |
IPS |
720*670 |
98.88*94.12*7.75mm
|
89.74 çarpı 83.51
mm
|
40 pin RGB |
1200 |
1000 |
-30~80°C |
-30~80°C |
| 6 |
4 inç |
HC040IXA4077-F34 |
IPS |
720*720 |
110*112.49*7.7mm
|
φ101.52mm |
40pin MIPI |
1000 |
1400 |
-30~85°C |
-30-85°C |
| 7 |
4 inç |
HC040IXA4077-F35 |
IPS |
720*720 |
110*112.49*7.7mm
|
φ101.52mm |
40pinLVDS |
1200 |
1000 |
-30~80°C |
-30-85°C |
Özellik:
Sıkça sorulan sorular:
LCD ekran için örnek sipariş alabilir miyim?
A: Evet, test ve kalite kontrol etmek için örnek sipariş hoş geldiniz
Peki ya teslimat süresi?
A:Mal stokta ise genellikle örnek siparişler için 4 ~ 5 gün ve seri üretim için 4 ~ 6 hafta ( miktar ve ürüne göre).
Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?
A: DHL, UPS, FedEx ile gönderilir.
LCD Ekran siparişini nasıl devam ettirebilirim?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü müşteri numuneleri onaylar ve resmi sipariş için depozito yapar.
Dördüncüsü, üretimi düzenliyoruz.
S5: Ürünler için garanti veriyor musunuz?
A: Evet, ürünlerimize 1 yıllık garanti sunuyoruz.
S6: Arızalı ile nasıl başa çıkılır?
A: Öncelikle, ürünlerimiz sıkı kalite kontrol sisteminde üretilir ve kusurlu oran% 0.2'den az olacaktır.
B.İnsan faktörlerinden kaynaklanan hasar dışında, nakliye başladığından itibaren bir yıl garanti.
Özel koşullar varsa, garanti süresi ayrı bir şekilde bildirilir.
